1、概述
隨著國民經濟生活水平的不斷提高，工業、農業、生活用電量的不斷增加，火力、水力發電廠的數量越來越多，裝機的容量越來越大，發電機引出線系統大部分變?yōu)榉忾]母線出線，導致整個發電廠中壓系統對地電容電流越來越大，因此對發電機定子繞組的絕緣耐壓水平提出了更高的要求。
現階段，國內汽輪或水輪發電機的出口電壓在6.3～27kV的中壓系統中，一般采用經電阻直接接地、經消弧線圈接地或經接地變壓器高阻接地三種接地方式。國外許多先進的國家汽輪或水輪發電機中性點基本都采用經接地變壓器高阻接地方式，此方式在發生定子繞組單相接地故障情況下，動態過電壓不超過2.6倍額定電壓，有效地避免了弧光接地閃絡現象，降低了非故障相的過電壓，從而避免對發電機及一、二次設備的危害，大大增加了發電廠中壓系統的可靠性。這種運行方式有著相當成功的運行經驗，所以國內的汽輪或水輪發電機中性點普遍采用此種接地運行方式。

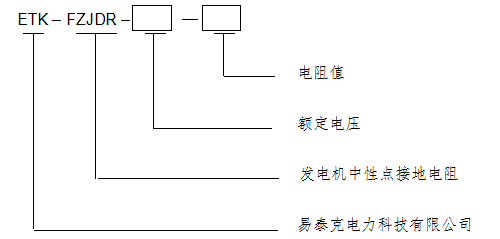

2、型號說明? ? ? ? ? ? ? ? ? ? ? ?
3、技術參數
3.1、海撥高度：不超過4000m
3.2、環境溫度：-40℃～+60℃
3.3、相對濕度：不大于95%（25℃）
3.4、安裝場所：空氣中不應含化學腐蝕氣體和蒸汽，無爆炸性塵埃
3.5、電網頻率：50 Hz?允許偏差±4%，60 Hz?允許偏差±4%
3.6、適用于：戶內、戶外
3.7、電阻安裝點：正常狀態下中性點位移不超過運行相電壓的3%
4、產品特點
4.1、電阻柜柜體材質采用不銹鋼或冷軋鋼板，外形美觀，耐腐蝕性強；
4.2、電阻采用優質鎳鉻合金，性能穩定。合金材料有鎳鉻、鐵鉻、不銹鋼等材料，一般采用Cr20Ni80的鎳鉻合金，導電率高，通流能力強，耐溫好，最高使用溫度可達1500℃，且溫度系數小，阻值穩定，可靠性高；
4.3、根據不同的使用條件，電阻柜分為戶內型和戶外型。戶外型頂部設頂帽，防沙、防雨，底部設計吊裝桿，以方便起吊安裝。采用自然風冷方式，防護等級從IP23到IP54；進線方式可以上進下出、側進下出、下進下出。上進下出或側進下出時柜體相應位置裝有穿墻套管；
4.4、可根據用戶需求加裝溫濕度控制器，對柜內的溫濕度進行控制；
4.5、可根據用戶需求加裝接地動作次數計數器；
5、常用規格型號、技術參數?
ETK-FZJDR發電機中性點接地電阻柜技術參數
|
產品型號 |
發電機容量（MW） |
發電機額定電壓（kV） |
接地變壓器一次側電壓（kV） |
接地變壓器二次側電壓（kV） |
接地變壓器容量（kVA） |
通流時間 ??（S） |
二次側電阻值（Ω） |
保護抽取電壓（V） |
|
ETK-FZJDR-10.5/1.6 |
100 |
10.5 |
6.062 |
0.22 |
30 |
10、30、60 |
1.6 |
100 |
|
ETK-FZJDR-13.8/1.21 |
125 |
13.8 |
7.97 |
0.22 |
30 |
10、30、60 |
1.21 |
100 |
|
ETK-FZJDR-15.75/1.06 |
200 |
15.75 |
9.09 |
0.22 |
30 |
10、30、60 |
1.06 |
100 |
|
ETK-FZJDR-18/0.93 |
300 |
18 |
10.4 |
0.22 |
50 |
10、30、60 |
0.93 |
100 |
|
ETK-FZJDR-20/0.83 |
300/600 |
20 |
11.55 |
0.22 |
50 |
10、30、60 |
0.83 |
100 |
|
ETK-FZJDR-24/0.7 |
600/900 |
24 |
13.86 |
0.22 |
50 |
10、30、60 |
0.7 |
100 |
|
ETK-FZJDR-27/0.62 |
1000 |
27 |
15.89 |
0.22 |
63 |
10、30、60 |
0.62 |
100 |
?
下表是我公司發電機中性點接地電阻柜按電壓等級分產品的參考尺寸：
?
|
產品型號 |
外形尺寸 |
||
|
長度L（mm） |
寬度W（mm） |
高度H（mm） |
|
|
ETK-FZJDR-10.5 |
1200～1900 |
1000～1800 |
1500～1800 |
|
ETK-FZJDR-13.8 |
1300～1900 |
1200～1800 |
1550～1900 |
|
?ETK-FZJDR-15.75 |
1350～1900 |
1300～1800 |
1600～1900 |
|
ETK-FZJDR-18 |
1450～1900 |
1350～1800 |
1750～1900 |
|
ETK-FZJDR-20 |
1500～2000 |
1450～1900 |
1800～2000 |
|
ETK-FZJDR-24 |
1550～2050 |
1450～1950 |
1850～2000 |
|
ETK-FZJDR-27 |
1600～2100 |
1550～2000 |
1900～2100 |
?
